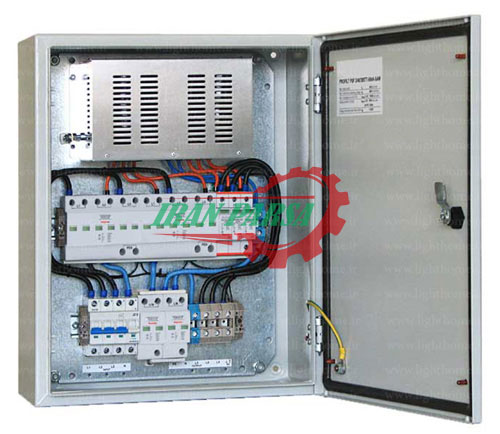

تابلو برق یکی از مهم ترین تجهیزات حفاظتی در هر ساختمانی می باشد. شاید برای شما سوال باشد که ” تابلو برق چیست؟ ” اگر بخواهیم تعریفی از تابلو برق ارائه دهیم باید بگوییم که تابلو برق (Electrical Panel یا Distribution Board) محفظه‌ای فلزی است که مجموعه‌ای از تجهیزات برقی مانند کلیدها، فیوزها، کنتاکتورها، کلید محافظ جان و سیم‌کشی‌ها درون آن نصب می‌شود. وظیفه اصلی تابلو برق، توزیع ایمن جریان برق، کنترل و محافظت از مدارهای الکتریکی است.
تابلو برق به عنوان مرکز فرمان و توزیع برق در یک ساختمان یا مجموعه صنعتی عمل می‌کند و از آسیب‌هایی مانند اتصال کوتاه، نوسانات شدید یا اضافه بار جلوگیری می‌نماید. همان طور که واقف هستید تابلو برق ها در انواع مختلفی هستند که در ادامه این مقاله قصد داریم آن ها را معرفی کنیم.
معرفی انواع تابلو برق ها
- تابلو برق اصلی (تابلو کنتور): این تابلو مستقیماً به انشعاب برق شهری متصل می‌شود و برق را از شرکت توزیع دریافت می‌کند. وظیفه اصلی آن، مدیریت اولیه ورودی برق به ساختمان و انتقال آن به تابلوهای فرعی است. تابلو کنتور معمولاً در ورودی ساختمان یا کنار کنتور نصب می‌شود.
- تابلو برق فرعی (تابلو توزیع): تابلوهای فرعی وظیفه توزیع برق به بخش‌های مختلف ساختمان مانند واحدها، پارکینگ، آسانسور و راه‌پله را بر عهده دارند. این تابلوها معمولاً دارای کلیدهای مینیاتوری (MCB) هستند که از مدارهای داخلی در برابر اضافه بار و اتصال کوتاه محافظت می‌کنند.
- تابلو برق واحد: در داخل هر واحد مسکونی یا اداری، یک تابلو برق اختصاصی نصب می‌شود که جریان برق را به صورت جداگانه بین پریزها، روشنایی، کولر و سایر مصرف‌کننده‌ها تقسیم می‌کند. این تابلوها معمولاً شامل کلید محافظ جان نیز هستند.
- تابلو برق اضطراری: در برخی ساختمان‌های بزرگ یا اداری، تابلو برق اضطراری جهت تأمین برق تجهیزات حیاتی مانند سیستم‌های اعلام و اطفای حریق، آسانسور یا روشنایی اضطراری استفاده می‌شود. این تابلو به ژنراتور یا UPS متصل است و هنگام قطع برق شهری فعال می‌شود.
- تابلو برق روشنایی (Lighting Panel): این نوع تابلو مخصوص مدارهای روشنایی بخش‌های مختلف ساختمان است. معمولاً در پروژه‌های بزرگ مورد استفاده قرار می‌گیرد که روشنایی هر بخش به‌صورت مجزا کنترل شود. در این تابلوها از کلیدهای اتوماتیک مخصوص نور استفاده می‌شود.
- تابلو برق آسانسور: برای کنترل و محافظت از برق‌رسانی به آسانسور، تابلو برق مجزایی در نظر گرفته می‌شود. این تابلو معمولاً دارای کلید محافظ جان، کلیدهای حرارتی و مدارهای فرمان مخصوص آسانسور است و در موتورخانه آسانسور نصب می‌شود.
- تابلو برق تهویه و سرمایش: در ساختمان‌هایی که سیستم تهویه مرکزی یا چیلر دارند، از تابلوهای خاص برای کنترل برق تجهیزات سرمایشی و تهویه استفاده می‌شود. این تابلوها معمولاً شامل کنترلرها، تایمرها و کنتاکتورهای صنعتی هستند.
برای خرید انواع فیوز فشار قوی siba و فیوز ایتون باسمن به صورت تک و عمده می توانید با شماره های 02136902411 ، 02136902143 ، 02133978980 و 09122363669 تماس بگیرید تا کارشناسان مجموعه ایران پارسا نوین اطلاعات لازم را در اختیار شما عزیزان قرار دهند.
چرا از تابلو برق ها استفاده می شود؟ | دلیل استفاده از تابلو برق ها
همان طور که می دانید تابلو برق‌ها نقشی حیاتی در توزیع، کنترل و ایمن‌سازی جریان برق دارند. درواقع دلایل استفاده از تابلو برق ها به شرح زیر می باشد:
- توزیع یکنواخت برق: تابلو برق وظیفه دارد برق را به‌صورت منظم و یکنواخت به بخش‌های مختلف ساختمان یا تأسیسات صنعتی تقسیم کند. بدون استفاده از تابلو، مدیریت برق‌رسانی به واحدها یا تجهیزات مختلف تقریباً غیرممکن است.
- افزایش ایمنی در برابر خطرات برق: تابلو برق از افراد و تجهیزات در برابر خطراتی مانند اتصال کوتاه، نوسانات شدید و اضافه بار محافظت می‌کند. وجود کلیدهای مینیاتوری، محافظ جان و فیوزها باعث می‌شود در صورت بروز مشکل، جریان به‌سرعت قطع شده و از بروز حوادثی مثل آتش‌سوزی یا برق‌گرفتگی جلوگیری شود.
- امکان کنترل مرکزی برق: با وجود تابلو برق، می‌توان برق تمام قسمت‌های یک ساختمان یا کارخانه را از یک نقطه کنترل کرد. این ویژگی به‌ویژه در زمان تعمیرات یا مدیریت مصرف انرژی بسیار کاربردی و مؤثر است.
- نگهداری و تعمیر آسان‌تر سیستم برق: تابلو برق با دسته‌بندی و نظم‌دادن به تجهیزات برقی، فرآیند عیب‌یابی و تعمیر را بسیار ساده‌تر می‌کند. تکنسین‌های برق با مشاهده تابلو می‌توانند به‌سرعت محل مشکل را شناسایی و برطرف کنند.
- امکان استفاده از سیستم‌های حفاظتی پیشرفته: با نصب تابلو برق، می‌توان از تجهیزات پیشرفته‌ای مانند کنتاکتور، بی‌متال، تایمر، رله و PLC استفاده کرد تا کارکرد سیستم‌ها بهینه و خودکار شود. این مسئله به‌ویژه در پروژه‌های صنعتی اهمیت زیادی دارد.
- افزایش نظم و استانداردسازی سیستم برق: وجود تابلو برق باعث می‌شود تمام اجزای برقی ساختمان یا کارخانه به‌صورت منظم و استاندارد در یک محل مشخص قرار گیرند. این موضوع هم از نظر ایمنی و هم از نظر زیبایی و کارایی بسیار مهم است.
- مدیریت مجزای مدارها: در ساختمان‌های بزرگ، لازم است هر بخش مانند روشنایی، پریزها، آسانسور، تهویه و… مدار مستقل داشته باشد. تابلو برق این امکان را فراهم می‌کند که هر مدار به‌صورت جداگانه کنترل، تعمیر یا قطع شود، بدون اینکه سایر بخش‌ها مختل شوند.
